Apa Itu Tabung Dipstick Oli Mesin? Panduan Bahan dan Fungsi

Apa Itu Tabung Dipstick Oli Mesin

Tabung dipstick oli mesin adalah tabung pemandu berbentuk silinder yang dipasang ke dalam wadah oli mesin yang menampung dipstick oli dan memberikan saluran yang stabil dan tertutup bagi teknisi untuk memeriksa level oli dan kondisi oli. Sebuah tabung dipstick oli mesin otomotif juga sering mendukung pengisian atau pengurasan oli pada desain mesin tertentu , menjadikannya komponen kecil dengan peran besar dalam perawatan mesin sehari-hari. Tabung ini mengalir dari lubang di dekat bagian atas blok mesin ke dalam wadah oli, menjaga dipstick tetap sejajar pada posisi yang sama setiap kali dimasukkan sehingga pembacaan level oli tetap konsisten.

Selain hanya mengarahkan tongkat celup, tabung ini juga membentuk jalur tertutup yang menjaga kotoran, kelembapan, dan serpihan dari pasokan oli. Fungsi ini penting pada mobil penumpang, truk komersial, genset, dan mesin konstruksi, di mana pun mesin memerlukan cara yang andal dan dapat diulang untuk memantau level oli dan kualitas oli selama pemeriksaan rutin.

Fungsi Inti Tabung Dipstick

Tabung dipstick oli mesin yang dirancang dengan baik berfungsi lebih dari sekadar menahan dipstick pada tempatnya. Ia melakukan beberapa peran pendukung yang melindungi mesin dan menyederhanakan perawatan.

Saluran deteksi level oli, memberikan titik penyisipan yang stabil untuk pembacaan yang akurat setelah mesin mendingin
Pencegahan kontaminasi, menggunakan cincin penyegel dan ujung bergelombang untuk menghalangi benda asing dan kelembapan dari wadah minyak
Dukungan pengisian atau pengurasan oli, dengan beberapa desain termasuk lubang pengisi atau katup pembuangan di ujung tabung
Daya tahan struktural, dibuat dari bahan tahan korosi untuk menahan pengoperasian panas tinggi dalam waktu lama
Penggantian yang disederhanakan, menggunakan koneksi berulir atau snap on yang disesuaikan dengan tata letak mesin yang berbeda

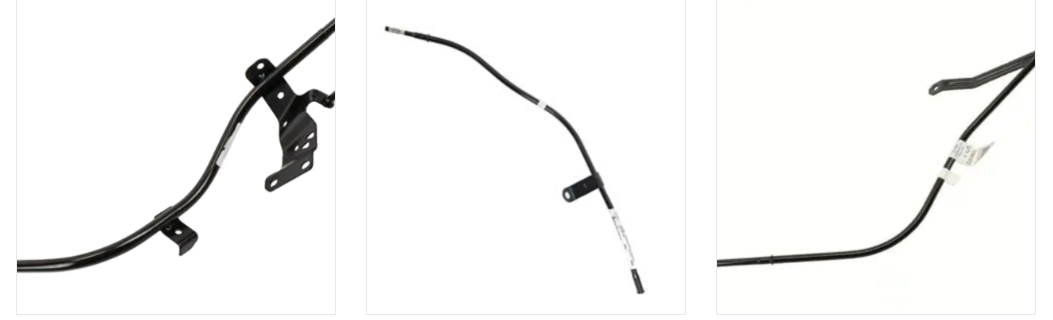

Bahan Tabung Dipstick Baja, Stainless Steel dan Fleksibel

Pemilihan material mempengaruhi seberapa baik tabung dipstick menahan panas, getaran, dan korosi selama bertahun-tahun pengoperasian mesin. Tiga kelompok material mencakup sebagian besar aplikasi di pasar saat ini.

Tabel 1: Bahan tabung dipstick yang umum dan karakteristik umumnya
Jenis Bahan	Ketahanan Korosi	Aplikasi Khas
Tabung Dipstick Minyak Baja	Sedang	Mesin penumpang standar dan komersial ringan
Tabung Dipstick Baja Tahan Karat	Tinggi	Truk tugas berat, genset, lingkungan yang keras
Tabung Dipstick Fleksibel	Sedang to High	Ruang mesin sempit dengan kendala perutean

Gambar 1: Ilustrasi perbandingan ketahanan korosi pada jenis material tabung dipstick yang umum

Tabung dipstick baja tahan karat umumnya menawarkan ketahanan jangka panjang yang paling kuat terhadap karat dan lubang, itulah sebabnya tabung tersebut sering muncul pada genset dan mesin konstruksi yang beroperasi dalam kondisi luar ruangan yang berat. Tabung baja standar tetap menjadi pilihan yang praktis dan banyak digunakan untuk aplikasi kendaraan penumpang sehari-hari, sementara tabung dipstick fleksibel mengatasi tantangan perutean di ruang mesin di mana jalur tabung yang kaku tidak praktis.

Faktor Daya Tahan Yang Memperpanjang Umur Layanan

Tabung dipstick berada dekat dengan panas mesin dan getaran konstan selama masa pakai kendaraan, sehingga beberapa detail konstruksi membuat perbedaan terukur dalam berapa lama tabung tersebut bertahan sebelum perlu diganti.

Pengendalian Penyegelan dan Kontaminasi

Cincin penyegel di bagian atas tabung dan bagian bergelombang di dekat alas bekerja sama untuk menjaga kelembapan dan serpihan jalan agar tidak masuk ke dalam wadah oli. Segel yang aus atau hilang adalah salah satu alasan paling umum mengapa kontaminasi oli muncul selama pemeriksaan rutin, bahkan ketika oli baru saja diganti.

Tahan Panas dan Getaran

Karena tabung berada di dekat blok dan jalur pembuangan pada banyak tata letak mesin, toleransi suhu tinggi sama pentingnya dengan kekuatan material. Tabung yang dibuat dari bahan tahan korosi dan pemasangan yang pas mempertahankan bentuk dan posisinya selama bertahun-tahun siklus termal, sehingga pembacaan dipstick tetap akurat dari waktu ke waktu.

Tanda Tabung Dipstick Perlu Diganti

Sebagian besar masalah tabung dipstick menunjukkan tanda peringatan yang jelas sebelum menyebabkan masalah yang lebih besar dalam perawatan. Mengenali hal ini sejak dini akan menjaga pemeriksaan oli tetap akurat dan mencegah kontaminasi mencapai wadah oli.

Tongkat celup terasa kendor atau terasa bergoyang saat dimasukkan ke dalam tabung
Residu atau rembesan minyak muncul di sekitar dasar pertemuan tabung dengan wadah minyak
Tabung terlihat terlihat bengkok, penyok, atau retak sepanjang panjangnya
Tongkat celup menjadi sulit untuk dimasukkan atau dilepas dengan mulus
Kotoran atau kelembapan muncul di dalam bukaan tabung setelah dibersihkan

Gambar 2: Ilustrasi pola efektivitas segel selama bertahun-tahun pelayanan antar jenis bahan tabung

Cara Melepas dan Memasang Tabung Dipstick

Mengganti tabung dipstick adalah tugas yang dapat dilakukan pada sebagian besar mesin setelah tabung lama ditemukan dan dilepaskan dari titik pemasangannya. Tabung yang rusak atau tersangkut umumnya memerlukan proses pelepasan yang hati-hati dan metodis, bukan dengan kekerasan.

Melepaskan Tabung Dipstick yang Rusak

Temukan titik pemasangan di blok atau penutup katup dan pastikan apakah tabung sudah berulir, pas atau dibaut
Berikan tekanan goyang lembut sambil menarik ke atas jika tabung sudah ditekan masuk ke dalam panci
Lepaskan baut atau braket penahan terlebih dahulu jika tabung terpasang dengan pengikat
Bersihkan lubang pemasangan secara menyeluruh setelah tabung lama dilepas untuk menghilangkan kotoran atau penutup lama

Memasang Tabung Dipstick Baru

Pastikan tabung pengganti sesuai dengan panjang, diameter, dan gaya pemasangan aslinya
Pasang cincin penyegel baru ke dalam tabung sebelum pemasangan untuk menjaga segel tetap bersih
Arahkan tabung ke dalam bukaan panci secara merata agar ujung bawahnya tidak tertekuk
Kencangkan titik pemasangan atas sesuai dengan desain berulir atau snap on asli
Masukkan dipstick dan pastikan sudah terpasang dengan benar dan terbaca secara akurat sebelum menutup ruang mesin

Membandingkan Jenis Tabung Dipstick Berdampingan

Memilih antara baja, baja tahan karat, dan konstruksi fleksibel berarti mempertimbangkan beberapa tindakan praktis terhadap lingkungan mesin yang akan dilayani oleh tabung tersebut.

Gambar 3: Kinerja komparatif dari lima ukuran praktis dalam skala relatif

Tabung baja tahan karat cenderung tahan terhadap panas dan korosi, sehingga cocok untuk aplikasi tugas berat dan peralatan luar ruangan, sementara tabung fleksibel mendapatkan keuntungan dalam mengarahkan melalui tata letak ruang mesin yang sempit atau tidak teratur di mana bentuk tabung yang kaku lebih sulit untuk dipasang.

Aplikasi di Seluruh Jenis Kendaraan dan Peralatan

Tabung dipstick oli otomotif muncul di berbagai platform powertrain, dengan bahan dan bentuk yang sering disesuaikan dengan tata letak mesin tertentu.

Tabel 2: Jenis peralatan umum dan pertimbangan umum tabung dipstick
Jenis Peralatan	Pertimbangan Tabung Khas
Mobil Penumpang	Tabung baja kompak atau fleksibel dipasang pada ruang ruang mesin yang sempit
Truk Komersial	Tabung baja atau baja tahan karat yang diperkuat untuk siklus kerja yang diperpanjang
Genset	Tabung baja tahan karat mendukung paparan dan getaran luar ruangan
Mesin Konstruksi	Tabung tugas berat tahan terhadap debu, kelembapan, dan gerakan konstan

Gambar 4: Ilustrasi distribusi penggunaan tabung dipstick di seluruh kategori peralatan umum

Tentang Produsen

Sebagai Produsen Tabung Dipstick Oli Mesin Otomotif Tiongkok dan Pabrik Tabung Dipstick Oli Mesin Otomotif, perusahaan ini berbasis di Wanhou, Kota Zhanqi, Distrik Yinzhou, Kota Ningbo, sebuah area dengan jaringan transportasi yang nyaman sekitar 25 kilometer dari Bandara Ningbo Lishe dan dekat dengan Zona Industri Pesisir Ningbo. Bisnis ini tumbuh dari Pabrik Produk Logam Ningbo Xingxin, yang didirikan pada tahun 1995, dan saat ini beroperasi sebagai perusahaan teknologi tinggi yang mengkhususkan diri pada alat kelengkapan pipa otomotif di seluruh dunia. Situs seluas 32.000 meter persegi dengan luas lantai pabrik 26.000 meter persegi .

Peralatan produksi meliputi mesin pembengkok pipa otomatis CNC, jalur perakitan tungku mematri skala besar, mesin pembentuk internal hidraulik dengan diameter mulai dari 10 hingga 80 milimeter, mesin ekspansi air hidraulik seberat 800 ton, tukang las laser otomatis, robot las, dan pusat permesinan skala besar, didukung oleh laboratorium penelitian dan pengujian internal. Sebagai produsen tabung dipstick oli dan pemasok tabung dipstick oli, tim ini juga memproduksi solusi tabung dipstick oli OEM bersama dengan manufaktur pipa bergelombang otomotif intinya, dengan menerapkan teknologi pipa bergelombang ekspansi air yang dikembangkan dengan standar tinggi dalam industri.

Pertanyaan yang Sering Diajukan

Q1. Tabung dipstick oli mana yang cocok dengan mesin saya

Sesuaikan penggantian dengan panjang, diameter, dan gaya pemasangan tabung asli, karena tata letak sangat bervariasi antar model mesin.
Q2. Bisakah saya mengganti tabung dipstick saja

Ya, tabung biasanya dapat diganti sendiri tanpa perlu mengganti dipstick itu sendiri atau komponen lain di sekitarnya.
Q3. Berapa lama tabung dipstick oli bertahan

Masa pakai bergantung pada material dan kondisi pengoperasian, dengan tabung baja tahan karat umumnya memiliki efektivitas segel lebih lama dibandingkan baja standar dalam kondisi yang sama.
Q4. Bahan apa yang terbaik untuk tabung dipstick oli

Baja tahan karat menawarkan ketahanan korosi yang paling kuat untuk lingkungan yang menuntut, sementara baja standar dan pipa fleksibel sangat cocok untuk banyak aplikasi kendaraan penumpang sehari-hari.
Q5. Apakah tabung dipstick oli bersifat universal

Tidak, tabung adalah mesin yang panjang, diameter, dan gaya pemasangannya spesifik, jadi penting untuk mencocokkan konfigurasi suku cadang asli sebelum memesan suku cadang pengganti.
Q6. Bisakah tabung dipstick yang bengkok diperbaiki

Lengkungan kecil kadang-kadang diluruskan, namun tabung dengan struktur penyok atau retak umumnya lebih baik diganti untuk menjaga segel yang tepat.
Q7. Bisakah Anda mengganti tabung dipstick oli

Ya, sebagian besar tabung dipstick menggunakan sambungan berulir atau snap on yang dirancang khusus untuk memudahkan penggantian.
Q8. Cara melepas tabung dipstick yang rusak

Identifikasi gaya pemasangan terlebih dahulu, kemudian gunakan tekanan goyang lembut atau lepaskan pengikat penahan sebelum membersihkan lubang pemasangan dari serpihan.
Q9. Cara memasang tabung dipstick baru

Pasang cincin penyegel yang baru, arahkan tabung secara merata ke dalam bukaan panci, kencangkan dudukan atas, dan pastikan pembacaan tongkat celup secara akurat setelah dipasang.
Q10. Berapa banyak perawatan yang dibutuhkan tabung dipstick

Pemeriksaan visual rutin untuk kondisi segel dan pemasangan yang aman biasanya sudah cukup, dan penggantian hanya diperlukan ketika tanda-tanda keausan muncul.
