Apa Itu Saluran Injektor Bahan Bakar? Dijelaskan Fungsi, Jenis dan Aplikasinya
Apa itu a Jalur Injektor Bahan Bakar
Saluran injektor bahan bakar, juga disebut sebagai pipa injeksi bahan bakar, adalah tabung logam kaku yang mengalirkan bahan bakar bertekanan dari pompa bertekanan tinggi atau common rail ke setiap injektor bahan bakar, menjaga tekanan dan laju aliran yang dibutuhkan proses pembakaran. Pipa tidak menciptakan tekanan itu sendiri, ia meneruskan tekanan yang dihasilkan ke hulu sambil menahan ekspansi, kelelahan getaran, dan denyut tekanan berulang.
Pada mesin diesel modern yang dibangun dengan arsitektur common rail atau pompa distributor, pipa ini beroperasi di bawah siklus tekanan berulang yang dapat melebihi 2000 batang dalam sistem produksi saat ini, dengan beberapa platform canggih dirancang untuk tekanan mendekati 2700 bar. Karena saluran mengalami lonjakan tekanan jutaan kali sepanjang interval servis normal, ketebalan dinding, radius tikungan, dan kondisi permukaan internal direkayasa berdasarkan umur kelelahan, bukan hanya berdasarkan peringkat tekanan ledakan tunggal.
Karakteristik Inti
- Menghubungkan pompa bertekanan tinggi atau common rail langsung ke badan injektor
- Mentransfer bahan bakar yang diperlakukan sebagai fluida yang tidak dapat dimampatkan tanpa pemuaian yang terukur
- Dibentuk melalui pembengkokan CNC sehingga geometri tabung sesuai dengan titik pemasangan yang tepat pada blok mesin
- Diproduksi dari pipa baja pengerjaan dingin yang dirancang untuk siklus kelelahan tekanan tinggi yang berulang
Fungsi Inti Pipa Injeksi Bahan Bakar
Pipa injeksi bahan bakar melakukan beberapa pekerjaan pada waktu yang sama, dan masing-masing pekerjaan memengaruhi cara mesin hidup, idle, dan merespons saat ada beban.
Pengiriman Bahan Bakar
Pekerjaan utama saluran ini adalah memindahkan volume bahan bakar terukur dari saluran keluar pompa ke saluran masuk injektor tanpa kehilangan, aerasi, atau penundaan, mencocokkan keluaran saluran injektor bahan bakar dengan waktu injektor sehingga setiap silinder menerima volume yang sama sesuai jadwal.
Transmisi Tekanan Tinggi
Pipa harus meneruskan lonjakan tekanan yang dihasilkan oleh pompa atau rel tanpa mengembang atau menyerap energi yang seharusnya mencapai nosel injektor. Bahkan ekspansi elastis dalam jumlah kecil di dinding tabung dapat menunda penumpukan tekanan di ujung injektor, sebuah efek yang digambarkan oleh para insinyur sebagai hilangnya efisiensi volumetrik.
Akurasi Waktu Injeksi
Karena bahan bakar diperlakukan sebagai bahan bakar yang tidak dapat dimampatkan, perpindahan gelombang tekanan melalui saluran terjadi dalam sepersekian milidetik. Variasi apa pun dalam panjang pipa, diameter dalam, atau kekakuan dinding antar silinder dapat mengubah waktu injeksi sedikit dari satu silinder ke silinder lainnya, sehingga tim teknik menentukan panjang saluran injektor bahan bakar yang cocok dan jalur tikungan melintasi kumpulan silinder jika tata letaknya memungkinkan.
Dukungan untuk Atomisasi
Penyaluran tekanan yang stabil pada nosel injektor memungkinkan bahan bakar diatomisasi menjadi pola pembakaran tetesan halus yang diperlukan. Ketika pipa injeksi bahan bakar aus, retak, atau terlalu kecil, tekanan pada nosel turun dan kualitas atomisasi menurun, yang biasanya terlihat sebagai idle kasar, start dingin yang lebih sulit, atau peningkatan asap knalpot.

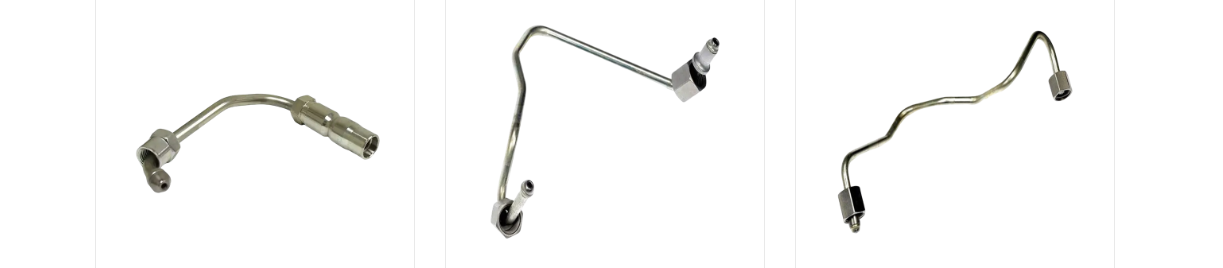

Jenis Saluran Injektor Bahan Bakar
Saluran injektor bahan bakar umumnya dikelompokkan berdasarkan struktur dinding dan platform mesin yang dirancang untuk dilayani.
| Ketik | Struktur | Aplikasi Khas |
|---|---|---|
| Pipa Dinding Tunggal | Satu dinding baja yang ditarik dingin terus menerus | Mobil penumpang dan mesin diesel tugas ringan |
| Pipa Dinding Ganda (Dupleks). | Dua lapisan dingin dibentuk menjadi satu dinding untuk menambah margin ledakan | Mesin truk, bus, dan jalan raya tugas berat |
| Pipa yang Diolah Autofrettage | Dinding tunggal diberi tekanan internal melalui tekanan berlebih yang terkendali | Sistem common rail di atas 2000 bar |
| Pipa Lapis Baja / Berlengan | Tabung standar dilengkapi dengan selongsong luar pelindung pada titik aus | Mesin dengan perutean ketat di dekat komponen yang bergerak |
Klasifikasi berdasarkan Aplikasi
- Jalur injektor bahan bakar diesel kendaraan penumpang
- Pipa injeksi bahan bakar kendaraan niaga ringan
- Jalur injektor truk dan bus berat
- Jalur mesin pertanian dan konstruksi
- Jalur mesin kelautan dan industri
- Saluran injektor genset
Struktur Saluran Injektor Bahan Bakar
Rakitan saluran injektor bahan bakar yang sudah jadi dibuat dari lebih dari satu tabung. Masing-masing ujungnya dibentuk dan dikerjakan untuk menyegel pompa atau rel di satu sisi dan injektor di sisi lain, sedangkan bagian tengahnya dibengkokkan hingga radius tertentu sehingga membersihkan komponen mesin di sekitarnya tanpa bersentuhan.
Tampilan isometrik yang disederhanakan dari rakitan saluran injektor bahan bakar antara pompa atau badan rel dan injektor
Komponen Utama
- Kursi kerucut: ujung mesin yang membentuk segel logam ke logam pada pompa atau saluran keluar rel
- Kacang serikat: benang ke tiang outlet dan menarik dudukan kerucut ke dalam kontak penyegelan
- Badan tabung: bagian bantalan beban di antara kedua ujungnya, dibentuk melalui pembengkokan CNC
- Kacang lengan: pemasangan di sisi injektor yang menahan ujung yang berlawanan
- Lengan pelindung: lapisan luar opsional ditambahkan di mana tabung akan bergesekan dengan tanda kurung atau garis di sekitarnya
Data Kinerja Saluran Injektor Bahan Bakar
Gambar di bawah ini merangkum rentang tekanan yang umum diamati, distribusi dimensi, dan kinerja komparatif di seluruh jenis pipa. Mereka disajikan sebagai titik referensi umum dan bukan spesifikasi untuk model mesin apa pun.
Evolusi Tekanan Injeksi di Seluruh Generasi Sistem
Perkiraan tekanan common rail dalam batang pada generasi sistem yang berurutan
Tekanan Pengoperasian Khas berdasarkan Aplikasi
Kisaran tekanan operasi atas yang umum berdasarkan platform engine, dinyatakan dalam bar
Distribusi Diameter Luar Umum
Bagian relatif dari ukuran diameter luar yang umum digunakan pada aplikasi saluran injektor bahan bakar
Perbandingan Kinerja di Seluruh Jenis Pipa
Perbandingan relatif jenis pipa pada lima atribut kinerja, diberi skor pada skala lima poin
Bahan dan Proses Pembuatan
Pilihan material dan metode pembentukan mempengaruhi berapa lama saluran injektor bahan bakar bertahan di bawah siklus tekanan yang berulang.
| Bahan | Ciri Khas | Penggunaan Umum |
|---|---|---|
| Baja Karbon | Ditarik dingin, kekuatan tarik tinggi, hemat biaya | Aplikasi mobil penumpang dan tugas ringan |
| Baja Paduan | Ketahanan lelah yang lebih tinggi melalui elemen paduan | Sistem diesel tugas menengah dan berat |
| Baja Tahan Karat | Ketahanan korosi yang kuat di lingkungan lembab atau laut | Mesin peralatan kelautan, industri, dan luar ruangan |
Pembentukan Dingin dan Autofrettage
Dengan menerapkan tekanan internal yang terkontrol pada tabung selama pemrosesan, deformasi plastis terjadi pada dinding bagian dalam, sehingga menimbulkan tegangan tekan sisa. Tegangan sisa ini mengimbangi tegangan tarik yang dihasilkan selama tekanan operasi normal, sehingga meningkatkan umur kelelahan dan meningkatkan margin tekanan ledakan pada pipa injeksi bahan bakar yang sudah jadi.
Pembengkokan CNC dan Kontrol Dimensi
Peralatan pembengkok tabung CNC membentuk geometri tiga dimensi dari setiap saluran injektor bahan bakar sehingga cocok dengan titik pemasangan pada desain mesin tertentu, membantu bagian akhir terpasang dengan benar tanpa tekanan tambahan pada titik sambungan.
Penerapan Saluran Injektor Bahan Bakar dan Pipa Injeksi Bahan Bakar
Jalur injektor bahan bakar dirancang berdasarkan ruang perutean, siklus kerja, dan lingkungan pengoperasian platform yang mereka layani.
- Mobil diesel penumpang: jari-jari tikungan kompak agar sesuai dengan ruang mesin dengan jarak sumbu roda pendek
- Van dan pikap komersial ringan: garis disesuaikan dengan siklus tugas yang lebih tinggi saat pemalasan dan penghentian penggunaan
- Truk dan bus tugas sedang dan berat: garis diameter luar yang lebih besar untuk siklus tekanan yang diperpanjang
- Mesin pertanian dan konstruksi: jalur yang diarahkan untuk tahan terhadap debu, getaran, dan perubahan suhu yang luas
- Mesin kelautan dan industri: garis yang ditentukan dengan ketahanan korosi tambahan untuk lingkungan pengoperasian yang lembab
- Genset dan peralatan listrik stasioner: garis berukuran untuk tugas berkelanjutan daripada siklus beban variabel
Kemampuan Manufaktur untuk Jalur Injektor Bahan Bakar
Fasilitas produksi yang beroperasi sebagai produsen pipa injektor bahan bakar biasanya menggabungkan pembengkokan tabung CNC, pembentukan dingin internal, dan pemesinan presisi dalam satu atap sehingga toleransi dimensi tetap konsisten dari prototipe pertama hingga volume produksi penuh. Fasilitas yang dibangun berdasarkan cakupan ini biasanya beroperasi di lahan seluas puluhan ribu meter persegi dan memasangkan pusat pembengkokan tabung otomatis dengan jalur brazing dan pengelasan khusus untuk menjaga program jalur injektor bahan bakar OEM pada satu jalur produksi yang dapat dilacak.
Peralatan Produksi Khas
- Beberapa mesin pembengkok pipa otomatis CNC untuk geometri tiga dimensi yang tepat
- Mesin pembentuk internal hidrolik mencakup rentang diameter yang luas
- Pengelasan laser otomatis dan sel robot pengelasan untuk kualitas sambungan yang konsisten
- Pusat permesinan skala besar untuk pembentukan ujung, dudukan kerucut, dan pemotongan benang
- Area pengujian dan inspeksi khusus untuk pemeriksaan dimensi dan tekanan
Fasilitas yang dibangun dengan cara ini diposisikan untuk mendukung hubungan pemasok pipa injektor bahan bakar diesel untuk distribusi purnajual dan peran produsen pipa injektor common rail untuk platform OEM, karena jalur proses pembentukan tabung dan autofrettage yang sama dapat beralih antara konfigurasi dupleks, dinding tunggal, dan lapis baja tanpa investasi perkakas terpisah. Bagi pembeli yang meneliti rantai pasokan produsen pipa injeksi bahan bakar yang berbasis di Tiongkok, kombinasi penelitian dan pengembangan internal, proses pembentukan yang terkontrol, dan pengujian laboratorium terintegrasi umumnya menentukan apakah pemasok pipa bahan bakar bertekanan tinggi dapat mempertahankan toleransi yang ketat pada proses produksi yang berulang.
Pertimbangan Pemasangan dan Pemeliharaan
Penanganan yang benar sebelum dan sesudah pemasangan berdampak langsung pada berapa lama saluran injektor bahan bakar bekerja tanpa masalah.
Praktik Instalasi
- Kencangkan mur serikat mengikuti urutan torsi yang ditentukan untuk mesin, bekerja secara merata, secara bertahap, bukan dalam satu tarikan terus menerus
- Topang tabung sepanjang panjangnya dengan klem asli sehingga beban getaran tidak terkonsentrasi pada ujung pemasangan
- Hindari membengkokkan atau meluruskan kembali garis yang terbentuk di lapangan, karena membentuk kembali tabung yang dikerjakan dengan dingin akan menghilangkan pola tegangan sisa yang ada selama produksi.
Tanda Inspeksi dan Keausan
- Rembesan bahan bakar atau residu basah di sekitar area mur serikat
- Retak permukaan yang terlihat di dekat dudukan kerucut atau pada puncak tikungan
- Permukaan berlubang atau perubahan warna pada garis yang terkena kelembapan atau garam jalan
- Start kasar saat idle atau hard cold yang membaik setelah tekanan rel diperiksa
Penanganan Penyimpanan
Ketika saluran injektor bahan bakar disimpan sebelum pemasangan, menjaga tutup ujung pelindung tetap di tempatnya dan tabung di tempat yang kering dan suhunya stabil akan mengurangi kemungkinan korosi permukaan yang berhubungan dengan kelembapan sebelum komponen mencapai mesin.
Pertanyaan yang Sering Diajukan
Q1: Apa itu saluran injektor bahan bakar
Saluran injektor bahan bakar adalah pipa bertekanan tinggi yang mengalirkan bahan bakar dari pompa injeksi atau common rail ke injektor, menjaga tekanan yang diperlukan agar injektor dapat terbuka dan mengalirkan bahan bakar sesuai jadwal.
Q2: Apa fungsi pipa injektor bahan bakar?
Ini menangani penyaluran bahan bakar, transmisi tekanan tinggi, dan akurasi injeksi, menjaga sinyal tekanan dari pompa atau rel tetap konsisten hingga ke nosel injektor.
Q3: Bagaimana cara kerja saluran injektor diesel
Saluran ini mentransmisikan tekanan bahan bakar dengan penundaan minimal, mendukung waktu injeksi yang tepat dan membantu injektor menghasilkan pola semprotan teratomisasi yang halus pada saat injeksi.
Q4: Pipa injektor bahan bakar terbuat dari bahan apa
Bahan umum termasuk baja tahan karat, baja karbon, dan baja paduan, dipilih berdasarkan peringkat tekanan, persyaratan kelelahan, dan lingkungan pengoperasian mesin.
Q5: Seberapa sering saluran injektor bahan bakar harus diperiksa
Biasanya dilakukan inspeksi visual rutin pada setiap interval servis, memeriksa rembesan pada fitting, retak permukaan di dekat tikungan, dan korosi pada permukaan luar.
Q6: Dapatkah saluran injektor bahan bakar diperbaiki atau harus diganti
Karena pipa bergantung pada pola tegangan sisa internal tertentu, garis yang menunjukkan keretakan, deformasi, atau kebocoran biasanya diganti daripada dibentuk ulang atau diperbaiki.
Q7: Apa yang menyebabkan saluran injektor bahan bakar bocor atau retak
Kelelahan karena tekanan yang berulang, fitting yang longgar atau terlalu kencang, getaran yang menggesek komponen di sekitarnya, dan korosi adalah penyebab paling umum.
Q8: Apakah saluran injektor bahan bakar sama untuk mesin bensin dan diesel
Tidak, sistem common rail dan pompa diesel umumnya beroperasi pada tekanan yang jauh lebih tinggi dibandingkan sistem injeksi langsung bensin, sehingga ketebalan dinding saluran dan pemilihan material berbeda-beda.
