Bagaimana cara mengganti saluran injektor bahan bakar?

Jenis Umum Saluran Injektor Bahan Bakar dan Karakteristiknya

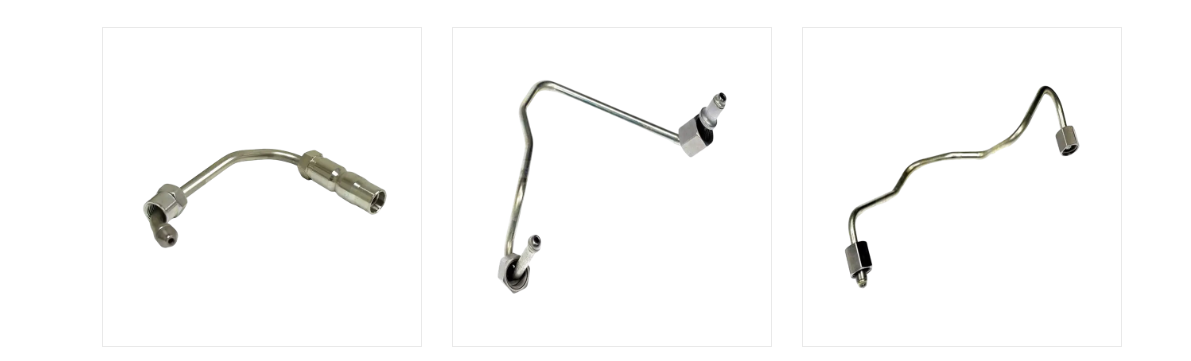

Tidak semua saluran injektor bahan bakar terlihat atau berkinerja sama. Jenis yang benar bergantung pada sistem injeksi bahan bakar yang dilayaninya, tekanan yang harus ditahannya, dan seberapa besar fleksibilitas perutean yang dimungkinkan oleh ruang mesin. Kartu di bawah menguraikan konfigurasi yang paling umum ditemui saat mencari saluran pengganti.

Saluran injektor bahan bakar dirancang untuk menahan batasan tekanan yang sangat spesifik tergantung pada sistem injeksi bahan bakar yang dilayaninya. Sistem pompa inline mekanis yang lebih tua biasanya beroperasi pada tekanan puncak yang jauh lebih rendah dibandingkan sistem common rail modern. Arsitektur common rail diesel khususnya telah mendorong tekanan injeksi ke atas selama generasi mesin berturut-turut untuk meningkatkan atomisasi dan mengurangi emisi. Karena jalur penggantian yang benar harus memiliki nilai setidaknya untuk tekanan pengoperasian puncak sistem, memahami posisi mesin tertentu pada spektrum tekanan ini merupakan langkah pertama yang penting sebelum memesan suku cadang pengganti. Alat ukur di bawah mengilustrasikan perkiraan posisi sistem common rail diesel modern dalam skala referensi umum 0 hingga 250 MPa.

Jarum pengukur berada di bagian atas skala, mencerminkan titik referensi luas bahwa sistem common rail diesel modern biasanya beroperasi pada tekanan puncak melebihi 200 MPa. Angka ini jauh lebih tinggi dibandingkan kisaran tekanan yang terkait dengan sistem pompa injeksi inline mekanis lama, yang biasanya berada pada bagian bawah dan tengah dengan skala yang sama. Implikasi praktisnya bagi siapa pun yang mencari saluran injektor bahan bakar pengganti sangatlah jelas: saluran yang diperuntukkan bagi sistem yang lebih tua dan bertekanan rendah tidak boleh diganti dengan mesin common rail modern, meskipun dimensi fisiknya tampak serupa. Pabrikan mengatasi kebutuhan tekanan ini terutama melalui pemilihan material dan proses pengerjaan dingin yang dijelaskan di bagian selanjutnya, bukan hanya dengan menggunakan dinding yang lebih tebal pada pipa biasa. Perlu dicatat bahwa tekanan puncak yang tepat untuk model mesin tertentu harus selalu dikonfirmasi berdasarkan spesifikasi pabrikan mesin itu sendiri, bukan diasumsikan dari skala referensi umum seperti ini. Generasi mesin yang berbeda dari pabrikan yang sama juga dapat beroperasi pada tingkat tekanan yang berbeda seiring dengan perubahan persyaratan emisi dan kinerja seiring waktu. Inilah salah satu alasan penggantian saluran injektor bahan bakar bukanlah tugas yang bisa dilakukan semua orang, dan mengapa mencocokkan spesifikasi yang tepat dengan varian mesin lebih penting daripada mencocokkan hanya dengan tampilan fisik kasar saja. Untuk bengkel yang menangani berbagai model mesin, menyimpan tabel referensi untuk rentang tekanan umum berdasarkan jenis sistem dapat mengurangi risiko pemasangan saluran yang nilainya di bawah nilai. Karena saluran yang beroperasi di bawah batasan tekanan terukurnya mungkin gagal tanpa tanda peringatan yang jelas sebelumnya, pemeriksaan spesifikasi ini umumnya dianggap sebagai langkah yang relevan dengan keselamatan dan bukan formalitas opsional. Meninjau konteks tekanan ini juga membantu menjelaskan mengapa saluran injektor bahan bakar, tidak seperti banyak alat kelengkapan pipa otomotif lainnya, diproduksi dengan toleransi yang relatif ketat dan kelas tekanan khusus daripada desain universal tunggal.

Saluran injektor bahan bakar yang benar harus disesuaikan dengan kelas tekanan spesifik dari mesin yang dilayaninya, karena mengganti saluran bertekanan rendah ke sistem common rail modern dapat menyebabkan kegagalan.

Bagaimana Saluran Injektor Bahan Bakar Dibangun: Bahan, Struktur, dan Prinsip Kerja

Saluran injektor bahan bakar lebih dari sekedar pipa sederhana. Biasanya terbuat dari pipa baja paduan rendah berkekuatan tinggi yang dipilih secara khusus, kemudian diberi perlakuan panas untuk meningkatkan kekuatan luluh dasarnya. Banyak saluran bertekanan tinggi kemudian melalui proses pengerjaan dingin tambahan yang dikenal sebagai autofrettage, di mana tabung dikenakan tekanan internal terkontrol yang menyebabkan sedikit deformasi plastis pada dinding bagian dalam. Setelah tekanan tersebut dilepaskan, dinding bagian dalam mempertahankan lapisan tegangan tekan sisa yang harus diatasi dengan tekanan operasi sebelum tegangan tarik bersih terbentuk pada material, sehingga meningkatkan ketahanan lelah dan tekanan ledakan. Peralatan pembengkokan tabung CNC yang presisi kemudian digunakan untuk membentuk garis akhir sesuai geometri tiga dimensi yang dibutuhkan oleh mesin tertentu, karena radius tikungan yang tidak sesuai dapat memusatkan tegangan pada titik yang salah di sepanjang garis. Tabel di bawah ini merangkum elemen struktur yang biasanya ditemukan pada saluran bertekanan tinggi yang kaku dibandingkan dengan saluran bergelombang fleksibel.

Ketahanan lelah saluran injektor bahan bakar sebagian besar ditentukan oleh cara pipa baja diproses, bukan hanya oleh ketebalan dinding saja. Pulsa tekanan tinggi yang berulang-ulang dari setiap peristiwa injeksi menimbulkan tekanan siklik pada dinding bagian dalam tabung, yang merupakan tempat terjadinya retakan lelah seiring berjalannya waktu. Perlakuan panas dapat meningkatkan kekuatan dasar baja, namun proses autofrettage pengerjaan dingin lebih lanjut secara khusus digunakan untuk melawan tekanan siklik ini. Bagan di bawah menyajikan ilustrasi indeks umur kelelahan relatif yang membandingkan pipa standar, pipa yang diberi perlakuan panas, dan pipa yang diberi perlakuan autofrettage.

Seperti yang ditunjukkan pada grafik, pipa baja standar tanpa pemrosesan tambahan ditetapkan sebagai indeks umur kelelahan relatif dasar dalam ilustrasi ini. Pipa yang diberi perlakuan panas menunjukkan peningkatan yang moderat dibandingkan garis dasar, konsisten dengan prinsip teknik umum bahwa perlakuan panas meningkatkan kekuatan luluh dasar dan oleh karena itu meningkatkan tingkat tegangan yang dapat ditoleransi oleh pipa sebelum kerusakan akibat kelelahan terakumulasi. Pipa yang diberi perlakuan autofrettage menunjukkan peningkatan terbesar di antara ketiga kategori dalam perbandingan ilustratif ini, yang selaras dengan alasan mengapa proses pengerjaan dingin ini secara khusus dikaitkan dengan pembuatan saluran injektor bahan bakar bertekanan tinggi daripada pipa baja untuk keperluan umum. Mekanisme di balik perbaikan ini adalah tegangan tekan sisa yang tertinggal di dinding bagian dalam setelah autofrettage harus terlebih dahulu diatasi dengan mengoperasikan tegangan tarik sebelum timbul tegangan tarik bersih, yang secara efektif meningkatkan ambang batas kelelahan praktis. Hal ini sangat relevan untuk saluran injektor karena saluran tersebut mengalami siklus tekanan dalam jumlah yang sangat tinggi selama masa pengoperasian mesin, sehingga peningkatan ketahanan lelah yang moderat pun berarti secara kumulatif. Bagan ini sebaiknya dianggap sebagai perbandingan relatif ilustratif daripada jaminan angka masa pakai tertentu, karena kinerja kelelahan sebenarnya juga bergantung pada diameter tabung, ketebalan dinding, radius tikungan, dan kualitas pemasangan. Saluran perawatan autofrettage yang diproduksi dan dipasang dengan benar umumnya diharapkan dapat mengungguli tabung standar dengan dimensi serupa dalam kondisi pengoperasian yang sama, berdasarkan ilmu material dasar yang dijelaskan di atas. Inilah salah satu alasan mengapa produsen pipa injektor bahan bakar khusus biasanya memperlakukan langkah pemrosesan ini sebagai bagian inti produksi dan bukan sebagai peningkatan opsional. Bagi pembeli dan bengkel yang mencari jalur pengganti, memastikan bahwa pemasok menerapkan pemrosesan semacam ini pada jalur bertekanan tinggi dapat menjadi pertanyaan yang relevan, terpisah dari spesifikasi dimensi dasar jalur tersebut. Memahami detail manufaktur ini juga membantu menjelaskan mengapa tabung baja generik, bahkan yang memiliki dimensi luar yang sesuai, tidak dianggap sebagai pengganti yang tepat untuk saluran injektor bahan bakar yang dibuat khusus dalam aplikasi tekanan tinggi.

Pengerjaan dingin autofrettage dan pembengkokan CNC yang presisi adalah hal yang membuat saluran injektor bahan bakar yang dibuat khusus tahan terhadap kelelahan, itulah sebabnya tabung baja generik bukanlah pengganti yang tepat.

Skenario Aplikasi dan Kriteria Pemilihan Utama untuk Saluran Injektor Bahan Bakar

Saluran injektor bahan bakar digunakan di berbagai aplikasi diesel dan injeksi langsung. Mesin diesel penumpang dan truk ringan dengan sistem common rail mengandalkan saluran bertekanan tinggi yang pendek dan ditekuk secara tepat yang disalurkan melalui ruang mesin yang dikemas rapat. Truk tugas berat dan mesin diesel pertanian sering kali menggunakan saluran yang lebih panjang dengan geometri tikungan yang lebih rumit untuk mencapai injektor yang ditempatkan di kepala silinder yang lebih besar. Mesin diesel kelautan dan genset industri sering kali menggunakan saluran berdiameter lebih besar yang dirancang untuk siklus kerja berkelanjutan dibandingkan penggunaan otomotif yang terputus-putus. Sistem injeksi langsung bensin juga menggunakan saluran bertekanan tinggi khusus, meskipun biasanya pada tekanan puncak yang lebih rendah dibandingkan sistem common rail diesel.

Saat memilih atau mencari saluran injektor bahan bakar pengganti, pembeli biasanya memperhatikan serangkaian kriteria yang konsisten sebelum melakukan pemesanan dengan produsen atau pemasok:

1. Apakah peringkat tekanan saluran memenuhi atau melampaui tekanan operasi puncak sistem mesin?
2. Apakah diameter luar dan ketebalan dinding sesuai dengan spesifikasi peralatan aslinya?
3. Apakah geometri tikungan dan panjang keseluruhan mereproduksi rute aslinya dengan benar?
4. Apakah sambungan ujung dan sudut kerucut penyegel cocok dengan port pompa dan injektor yang dihubungkan?
5. Apakah bahan pipa dan pengolahannya (perlakuan panas, autofrettage) konsisten dengan tugas tekanan tinggi?
6. Dapatkah produsen atau pedagang grosir mendukung pesanan berulang dengan akurasi dimensi yang konsisten untuk kebutuhan armada atau multi-unit?

Saluran injektor bahan bakar tidak mengalami tekanan yang konstan dan stabil selama pengoperasian mesin; sebaliknya, tekanan berfluktuasi dengan cepat seiring setiap peristiwa injeksi membuka dan menutup injektor. Pola denyut ini berulang berkali-kali per detik pada kecepatan mesin biasa, menyebabkan siklus tegangan berulang pada saluran dan sambungan ujungnya. Memilih saluran yang diberi peringkat hanya untuk tekanan operasi rata-rata, bukan tekanan puncak yang dicapai selama setiap denyut, akan menyebabkan penurunan margin keselamatan yang berarti. Insinyur yang meninjau desain sistem injeksi biasanya melihat bentuk denyut tekanan, bukan hanya angka puncak tunggal, untuk memahami kondisi pengoperasian sebenarnya di sepanjang saluran. Bagan area di bawah menyajikan ilustrasi pola denyut tekanan selama satu siklus injeksi untuk konteksnya.

Grafik area yang diarsir menunjukkan tekanan meningkat tajam selama proses injeksi itu sendiri, mencerminkan periode singkat ketika bahan bakar dipaksa melalui nosel injektor pada tekanan sistem puncak. Di luar jendela injeksi ini, tekanan dalam saluran turun menuju garis dasar yang relatif stabil terkait dengan tekanan penahan common rail atau pompa. Pola ini berulang terus menerus saat mesin hidup, yang berarti saluran injektor mengalami siklus tekanan dalam jumlah yang sangat tinggi selama jam pengoperasian normal. Arti praktis dari pola denyut ini adalah bahwa spesifikasi tekanan pengenal saluran perlu memperhitungkan puncak setiap denyut, bukan sekadar tekanan rata-rata sepanjang siklus. Hal ini juga menjadi alasan mengapa ketahanan lelah, yang telah dibahas pada bagian sebelumnya, merupakan pertimbangan desain yang penting khususnya untuk saluran injektor bahan bakar, karena saluran tersebut pada dasarnya mengalami pola pembebanan siklik yang kontinu dan bukan tekanan statis tunggal. Variasi dalam kecepatan dan beban mesin juga mengubah frekuensi, dan sampai batas tertentu bentuk, pola denyut ini, karena waktu dan durasi injeksi disesuaikan untuk memenuhi kebutuhan bahan bakar. Saluran yang diberi peringkat dan diproses dengan benar untuk kelas tekanan yang diinginkan dirancang untuk mentolerir pola denyut ini selama interval servis engine yang diharapkan. Jika suatu saluran tidak sesuai spesifikasi atau telah mengalami kerusakan lelah karena usia atau cacat produksi, denyut yang berulang ini sering kali merupakan mekanisme yang pada akhirnya menyebabkan keretakan atau kegagalan pada titik konsentrasi tegangan seperti sambungan bengkok atau pas. Pola tegangan yang digerakkan oleh denyut ini juga relevan dengan poin sebelumnya tentang peringkat tekanan: garis yang tampak memadai berdasarkan angka tekanan rata-rata saja mungkin masih terlalu kecil dibandingkan dengan tekanan denyut puncak aktual yang akan dialaminya dalam pelayanan. Mengenali perbedaan ini adalah konteks yang berguna ketika membandingkan lembar spesifikasi untuk opsi saluran injektor yang berbeda selama keputusan pemilihan atau penggantian.

Memilih saluran injektor bahan bakar yang tepat bergantung pada kesesuaian peringkat tekanan, dimensi, dan geometri tikungan dengan sistem mesin yang tepat, bukan hanya kategori aplikasi umum.

Jenis Saluran Injektor Bahan Bakar: Perbandingan Terperinci

Tabel di bawah ini membandingkan tiga konfigurasi yang paling relevan dengan keputusan penggantian: jalur baja bertekanan tinggi yang kaku, jalur bergelombang fleksibel, dan jalur penggantian bengkok CNC khusus yang diproduksi ketika suku cadang siap pakai tidak tersedia.

Tidak setiap titik di sepanjang saluran injektor bahan bakar mengalami tekanan yang sama selama pengoperasian mesin. Bagian pipa yang lurus umumnya mendistribusikan tegangan yang berhubungan dengan tekanan secara relatif merata di sepanjang pipa. Sebaliknya, bagian tikungan memusatkan tegangan tambahan pada jari-jari luar kurva, karena dinding tabung lebih tipis dan secara geometris lebih rumit pada tikungan dibandingkan pada lintasan lurus. Sambungan pemasangan menimbulkan konsentrasi tegangannya sendiri karena geometri kerucut penyegel dan gaya penjepitan dari mur penyambung. Peta panas di bawah menyajikan ilustrasi indeks tegangan relatif di ketiga zona pipa dalam tiga kondisi beban engine.

Peta panas menunjukkan peningkatan tegangan relatif dari idle menuju beban penuh di ketiga zona pipa, yang diakibatkan langsung oleh tekanan injeksi yang lebih tinggi dan kejadian injeksi yang lebih sering terkait dengan beban engine yang lebih tinggi. Dalam setiap kondisi beban, bagian tikungan secara konsisten menunjukkan indeks tegangan relatif lebih tinggi daripada bagian lurus, yang menggambarkan mengapa geometri tikungan dan radius tikungan diperlakukan sebagai detail desain yang penting daripada pilihan rute yang tidak disengaja. Sambungan pemasangan juga menunjukkan peningkatan tegangan relatif dibandingkan dengan bagian lurus, meskipun umumnya agak lebih rendah daripada bagian tikungan dalam perbandingan ilustratif ini, yang mencerminkan sifat tegangan yang terkonsentrasi namun terlokalisasi pada titik sambungan berulir. Pada beban penuh, ketiga zona menunjukkan nilai tertingginya dalam pola ilustratif ini, konsisten dengan pembahasan sebelumnya mengenai puncak pulsasi tekanan selama setiap peristiwa injeksi di bawah permintaan bahan bakar yang lebih tinggi. Pola ini membantu menjelaskan mengapa kegagalan yang berhubungan dengan kelelahan pada saluran injektor bahan bakar lebih sering dilaporkan pada lokasi tikungan dan sambungan fitting dibandingkan pada bagian pipa lurus yang tidak terganggu. Bagi produsen, hal ini merupakan bagian dari pembenaran untuk menggunakan peralatan pembengkokan CNC presisi yang dapat menghasilkan radius pembengkokan yang konsisten dan bertahap, dibandingkan pembengkokan tajam atau tidak rata yang selanjutnya akan memusatkan tegangan pada titik tersebut. Untuk bengkel yang melakukan penggantian, pola ini juga merupakan pengingat praktis untuk memeriksa secara dekat area tikungan dan sambungan sambungan apakah ada tanda-tanda kerusakan permukaan, korosi, atau pengencangan berlebih sebelumnya sebelum berasumsi bahwa saluran masih dapat digunakan. Hal ini semakin memperkuat mengapa garis pengganti harus mereproduksi geometri tikungan asli daripada menggunakan tikungan yang lebih tajam atau lebih rapat sebagai solusi selama pemasangan, karena mengubah radius tikungan dapat menggeser pola konsentrasi tegangan yang ditunjukkan di sini. Memperlakukan peta panas ini sebagai pola teknik ilustratif dan bukan sebagai hasil terukur untuk mesin tertentu, bengkel dan operator peralatan masih dapat menggunakan hubungan umum zona demi zona untuk memprioritaskan titik inspeksi selama pemeliharaan rutin.

Bagian tikungan dan sambungan pemasangan secara konsisten membawa lebih banyak tegangan daripada bagian lurus, itulah sebabnya garis pengganti harus meniru geometri tikungan asli daripada pintasan yang dimodifikasi di lapangan.

Panduan Penggantian dan Perawatan: Cara Mengganti Saluran Injektor Bahan Bakar dengan Aman

Urutan berikut menguraikan proses umum penggantian saluran injektor bahan bakar. Langkah-langkah yang tepat, nilai torsi, dan prosedur pelepasan tekanan harus selalu dikonfirmasikan berdasarkan dokumentasi servis pabrikan mesin atau peralatan tertentu sebelum mulai bekerja.

1. Konfirmasikan spesifikasi saluran pengganti yang benar, termasuk peringkat tekanan, diameter, panjang, dan geometri tikungan, sesuai dengan referensi OEM atau manual servis.
2. Hilangkan tekanan sistem bahan bakar sisa dengan mengikuti prosedur yang ditentukan oleh pabrikan mesin sebelum melepaskan saluran tekanan tinggi.
3. Cabut baterai atau isolasi sistem kelistrikan sebagai tindakan pencegahan umum sebelum bekerja di dekat sistem bahan bakar.
4. Kendurkan dan lepaskan mur pengikat pada ujung pompa/rel dan ujung injektor menggunakan mur penyambung atau kunci pas gagak dengan ukuran yang benar untuk menghindari pembulatan fitting.
5. Tarik jalur lama dengan hati-hati tanpa memaksanya membentur komponen yang berdekatan, perhatikan rute aslinya dan orientasi tikungan.
6. Periksa permukaan kerucut penyegel pada port injektor dan pompa/rel dari kerusakan sebelum memasang saluran baru.
7. Posisikan garis baru dengan tangan terlebih dahulu, sejajarkan kerucut penyegel dengan tepat sebelum memasang mur penyambung untuk menghindari ulir silang.
8. Kencangkan setiap mur pengikat sesuai nilai yang ditentukan oleh mesin atau pabrikan saluran, hindari pengencangan yang terlalu rendah dan terlalu kencang.
9. Sambungkan kembali baterai dan ikuti prosedur start yang ditentukan pabrikan untuk memberi tekanan kembali pada sistem bahan bakar.
10. Nyalakan mesin saat idle dan periksa secara visual setiap sambungan baru untuk mengetahui adanya rembesan bahan bakar sebelum mengembalikan kendaraan atau peralatan ke pengoperasian normal.
11. Periksa kembali torsi pada setiap fitting setelah periode pengoperasian yang singkat, karena siklus termal awal terkadang memerlukan pemeriksaan lanjutan.

Mencari saluran pengganti yang sesuai dengan geometri peralatan asli seringkali merupakan bagian tersulit dari proses ini, terutama untuk model mesin lama atau yang kurang umum dimana saluran siap pakai tidak tersedia. NINGBO JIATIAN AUTOMOBILE PIPE CO., LTD., didirikan atas dasar Pabrik Produk Logam Ningbo Xingxin sebelumnya yang didirikan pada tahun 1995, adalah produsen jalur injektor bahan bakar dan pabrik pemasangan pipa otomotif yang berlokasi di Wanhou, Kota Zhanqi, Distrik Yinzhou, Ningbo, beroperasi dari fasilitas seluas sekitar 32.000 meter persegi dengan luas lantai pabrik sekitar 26.000 meter persegi. Persiapan produksi perusahaan mencakup sepuluh mesin pembengkok pipa otomatis CNC, jalur perakitan tungku mematri skala besar, peralatan pembentukan internal hidraulik, mesin ekspansi air hidraulik seberat 800 ton, tukang las laser otomatis, robot las, dan pusat permesinan skala besar, didukung oleh laboratorium penelitian dan pengujian internal. Kemampuan pembengkokan dan pembentukan CNC semacam ini memungkinkan pemasok pipa injektor bahan bakar mereproduksi perutean tiga dimensi mesin tertentu secara akurat, yang secara langsung relevan ketika jalur pengganti harus sesuai dengan geometri tikungan asli daripada diadaptasi dari panjang lurus umum. Untuk operator armada, bengkel, dan produsen peralatan yang mencari jalur pengganti dalam jumlah besar, bekerja sama dengan produsen atau grosir pipa otomotif yang mapan dapat membantu memastikan keakuratan dimensi yang konsisten di seluruh pesanan berulang.

Penggantian saluran injektor bahan bakar yang aman bergantung pada pelepasan tekanan sistem terlebih dahulu, mencocokkan spesifikasi asli yang tepat, dan mengencangkan setiap sambungan ke nilai yang ditentukan pabrikan.

Pertanyaan Yang Sering Diajukan Tentang Penggantian Saluran Injektor Bahan Bakar

Mengganti a fuel injector line safely comes down to matching the exact original specification and following the correct pressure-relief and torque procedure, rather than treating it as a generic tubing swap.
